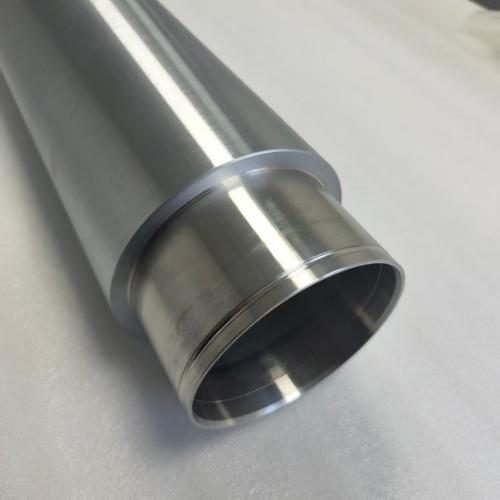

크롬 로터리 타겟에서 저산소가 중요한 이유
현대적인 마그네트론 스퍼터링 공정에서 타겟의 안정성은 코팅 품질과 생산 효율에 직접적인 영향을 미칩니다. 크롬 회전 타겟 내부의 과도한 산소는 고출력 스퍼터링 시 산화물 함유, 플라즈마 불안정, 비정상적인 아크 발생을 유발할 수 있습니다.
저산소 크롬 회전 타겟은 타겟의 순도와 구조적 안정성을 향상시켜 이러한 문제를 줄이도록 설계되었습니다. 기존 크롬 회전 타겟에 비해, 이 타겟은 대면적 진공 증착 시스템에서 더 안정적인 방전 거동, 더 적은 입자 발생, 그리고 더 우수한 코팅 일관성을 제공합니다.
크롬은 경도, 내식성 및 신뢰할 수 있는 접착 성능 덕분에 건축용 유리 코팅, 장식용 PVD 및 광학 필름 분야에서 널리 사용됩니다. 약 1907°C의 녹는점과 7.15 g/cm³에 가까운 밀도를 가진 크롬은 까다로운 산업용 스퍼터링 응용 분야에 매우 적합합니다.
크롬 로터리 타겟에서 산소 제어가 중요한 이유는?
크롬 타겟 제조 과정에서 산소 오염은 다음의 원인으로 발생할 수 있습니다:
- 원료 크롬 분말
- 대기 노출
- 열처리
- 부적절한 보관 조건
- 불완전한 진공 제어
산소가 크롬과 반응하면 타겟 재료 내부에 산화 크롬 상이 형성될 수 있습니다. 이러한 산화물 함유물은 여러 가지 방식으로 스퍼터링 성능에 부정적인 영향을 미칠 수 있습니다.
실제 코팅 작업에서 과도한 산소 함량은 다음과 같은 문제를 일으킬 수 있습니다:
- 아크 발생 빈도 증가
- 플라즈마 불안정
- 입자 발생
- 비균일한 침식
- 국부적 과열
- 필름 결함
- 타겟 활용 효율 저하
장기간의 생산 주기 동안 지속적으로 작동하는 대면적 코팅 시스템의 경우, 이러한 문제들로 인해 공정 안정성과 코팅 수율이 크게 저하될 수 있습니다.
따라서 저산소 크롬 회전 타겟은 고출력 밀도 작동 조건에서도 안정적인 방전 상태를 유지하는 데 도움이 되므로, 고처리량 산업용 스퍼터링에 선호됩니다.
고밀도 구조로 로터리 타겟 성능 향상
산소 농도 외에도 밀도는 크롬 스퍼터링 거동에 영향을 미치는 또 다른 중요한 요소입니다.
밀도가 높은 크롬 회전 타겟은 일반적으로 다음과 같은 특성을 제공합니다:
- 낮은 기공률
- 향상된 열전도도
- 더 우수한 기계적 강도
- 더 균일한 침식 패턴
- 균열 전파 위험 감소
타겟 본체 내부의 기공은 잔류 가스를 가두어 스퍼터링 과정에서 국부적인 열 응력을 유발할 수 있습니다. 고출력 조건에서 이러한 취약한 부위는 아크 발생이나 불안정한 침식 경로를 초래할 수 있습니다.
로터리 타겟은 기존의 평면 타겟에 비해 이미 훨씬 더 높은 재료 활용도를 제공합니다. 업계 기술 자료에 따르면, 로터리 스퍼터링 타겟은 80%에 육박하는 활용도를 달성할 수 있는 반면, 평면 타겟은 공정 조건에 따라 활용도가 30~40% 수준에 머무르는 경우가 많습니다.
산업용 코팅 제조업체에게 높은 활용률은 다음을 의미합니다:
- 가동 중단 시간 감소
- 타겟 교체 빈도 감소
- 생산 효율 향상
- 제곱미터당 코팅 비용 절감
이러한 장점들 덕분에 크롬 회전 타겟은 다음 분야에서 점점 더 많이 사용되고 있습니다:
- 건축용 유리 코팅
- 롤-투-롤 진공 코팅
- 장식용 PVD 시스템
- 광학 필름 증착
- 플렉서블 전자기기 제조
크롬 로터리 타겟 제조
제조 공정은 산소 함량, 밀도, 입자 구조 및 스퍼터링 안정성에 직접적인 영향을 미칩니다. 현재 크롬 회전 타겟에는 주로 두 가지 주요 생산 기술이 널리 사용되고 있습니다.
1. 분말 야금 크롬 로터리 타겟
분말 야금(PM)은 크롬 튜브 타겟을 생산하는 가장 일반적인 방법 중 하나입니다.
일반적인 PM 제조 공정:
- 크롬 분말 제조
- 분말 정제
- 냉간 등방성 압축(CIP)
- 진공 소결 또는 고온 등방성 압축(HIP)
- 정밀 가공
- 회전 튜브 접합
분말 야금 가공의 장점
분말 야금 공정은 다음과 같은 여러 제조상의 이점을 제공합니다:
- 유연한 목표 치수
- 우수한 조성 제어
- 미세한 입자 구조
- 대형 회전 타겟을 위한 확장 가능한 생산
HIP 처리는 크롬 타겟의 밀도를 높이고 내부 공극을 줄여, 보다 안정적인 스퍼터링 성능을 달성하는 데 도움이 됩니다.
대면적 인라인 코팅 시스템의 경우, PM 기술은 치수 정밀도를 제어하면서 긴 크롬 회전 타겟을 제조할 수 있기 때문에 종종 선호됩니다.
PM 크롬 타겟의 산소 관련 과제
이러한 장점에도 불구하고, 분말 야금에는 산소 제어와 관련된 과제도 있습니다.
크롬 분말은 표면 활성이 비교적 높아 다음과 같은 과정에서 산소를 흡수할 수 있습니다:
- 분말 이송
- 저장
- 혼합
- 소결 공정
산소를 신중하게 제어하지 않으면, 최종 타겟 본체 내부에 산화물 내포물이 남아 있을 수 있습니다. 이러한 내포물은 마그네트론 스퍼터링 과정에서 방전 개시점이 될 수 있습니다.
진정한 저산소 크롬 회전 타겟을 생산하기 위해, 첨단 PM 제조 공정에서는 일반적으로 다음이 필요합니다:
- 고순도 크롬 원료
- 진공 공정 환경
- 낮은 이슬점의 대기 제어
- 제어된 열 사이클
- 최적화된 HIP(핫 isostatic 프레스) 파라미터
산소 제어의 품질은 고출력 스퍼터링 응용 분야에서 타겟이 안정적으로 작동할지 여부를 결정하는 경우가 많습니다.
2. 진공 용융 및 단조 크롬 로터리 타겟
또 다른 제조 공정은 진공 용융 후 단조나 압연과 같은 성형 공정을 거치는 방식입니다.
일반적인 공정 흐름:
- 진공 유도 용해(VIM) 또는 전자빔 용해
- 크롬 잉곳 주조
- 단조 또는 압연
- 열처리
- 회전 타겟 가공
- 본딩 조립
진공 용융 크롬 타겟의 장점
분말 야금 방식과 비교하여, 진공 용융 크롬 타겟은 다음과 같은 이점을 제공합니다:
- 더 낮은 산소 함량
- 더 우수한 금속학적 청정도
- 산화물 함유량 감소
- 전도도 향상
- 열적 연속성 향상
이 공정은 분말 입자가 아닌 용융 크롬에서 시작하기 때문에, 적절하게 제어된 진공 조건 하에서 산소 흡수를 줄일 수 있는 경우가 많습니다.
단조 크롬 구조물은 또한 다음과 같은 이점을 제공할 수 있습니다:
- 더 나은 결정립 연속성
- 향상된 기계적 강도
- 균열 민감도 감소
- 열 사이클에 대한 내성 향상
이러한 특성은 장기간 연속 생산이 이루어지는 고출력 스퍼터링 시스템에서 특히 유용합니다.
용융 크롬 타겟 제조의 과제
크롬 자체는 다음과 같은 이유로 가공이 어렵습니다:
- 높은 용융 온도
- 실온에서의 취성
- 변형하기 어려운 특성
따라서 대형 단조 크롬 튜브는 기술적으로 까다로울 뿐만 아니라 표준 PM 타겟에 비해 제조 비용이 더 많이 듭니다.
그 결과, 진공 용융 크롬 회전 타겟은 주로 다음 용도로 선택됩니다:
- 고성능 광학 코팅
- 고급 건축용 유리 생산 라인
- 고사양 산업용 스퍼터링 시스템
- 매우 안정적인 플라즈마 거동이 필요한 응용 분야
저산소 크롬 로터리 타겟의 응용 분야
건축용 유리 코팅: Low-E 유리 생산 시 접착층, 기능성 중간층 및 보호 코팅에 사용됩니다. 아크 결함을 줄이고 코팅 안정성을 향상시키는 데 도움이 됩니다.
장식용 PVD 코팅: 안정적인 표면 품질을 갖춘 금속 외관 필름, 내마모성 코팅 및 자동차 트림 용도에 적합합니다.
광학 필름 증착: 광학 코팅에 대해 안정적인 증착 속도, 낮은 입자 발생 및 균일한 박막 두께를 제공합니다.
산업용 진공 코팅: 대면적 인라인 스퍼터링 및 연속 롤-투-롤 진공 코팅 시스템에 널리 사용됩니다.
스퍼터링 타겟의 주요 실제 성능 지표
실제 산업 현장에서는 일반적으로 순도 수치보다는 운영 안정성에 더 중점을 둡니다.
주요 매개변수에는 대개 다음이 포함됩니다:
- 산소 함량의 일관성
- 밀도 균일성
- 아크 억제 특성
- 접착 신뢰성
- 열전도도
- 침식 균일성
- 기계적 안정성
- 장기간 스퍼터링 성능
대량 생산 코팅 제조업체의 경우, 단순히 극도로 높은 명목상 순도 값을 달성하는 것보다 안정적인 운영과 가동 중단 시간 단축이 더 중요한 경우가 많습니다.
크롬 로터리 타겟 조달 가이드
전문 크롬 회전 타겟 제조업체로서, 당사는 조달 팀이 사소한 재료 이론보다 공급 안정성, 스퍼터링 시스템 호환성 및 장기적인 비용 효율성을 우선시한다는 점을 잘 이해하고 있습니다. 당사는 대량 생산 환경에서 간편한 설치, 안정적인 가동 및 일관된 수명을 보장하는 타겟을 제공하는 데 주력하고 있습니다.
1. 당사가 완벽하게 충족하는 주요 조달 요건
치수 정밀도: 당사는 고객의 기존 음극 시스템에 완벽하게 맞도록 길이, 외경, 벽 두께 및 플랜지 인터페이스를 엄격하게 맞춤 제작합니다.
신뢰할 수 있는 접합: 당사의 성숙한 접합 기술은 크롬 튜브와 백킹 튜브 간의 견고한 결합을 보장하며, 장기간의 회전 및 열 사이클링 중에도 박리 현상이 발생하지 않습니다.
배치 간 안정성: 당사는 통일된 생산 기준을 유지하여 모든 배치에 걸쳐 일관된 치수와 스퍼터링 성능을 보장합니다.
예측 가능한 수명: 제어된 미세 구조는 안정적인 침식을 보장하여 생산 계획 수립에 편리합니다.
우수한 표면 품질: 완성된 타겟은 깨끗하고 결함이 없으며, 원활한 점화 및 안정적인 시동을 위해 잘 처리되어 있습니다.
안전한 포장 및 배송: 당사는 운송 중 굽힘, 표면 손상 및 오염을 방지하기 위해 전문적인 변형 방지 및 오염 방지 포장을 채택하고 있습니다.
2. 당사가 귀사가 피할 수 있도록 돕는 공급망 위험
신뢰할 수 있는 제조업체로서 당사는 긴 리드 타임, 불안정한 배치 본딩 품질, 치수 편차, 표면 산화 및 불완전한 검사 문서와 같은 일반적인 업계 위험 요소를 제거합니다. 안정적인 생산 능력과 엄격한 전 공정 품질 관리를 통해 재주문 시에도 일관된 품질을 보장합니다.
3. 완벽한 품질 보증 및 문서
당사는 다음과 같은 공식 서류를 모두 제공하여 산업용 입고 검사를 지원합니다:
COA 인증서, 치수 검사 보고서, 표면 품질 시험 기록, 접착 완전성 검증 및 원자재 추적성 파일. 표준화된 서류는 귀사의 검사 절차를 간소화하고 품질 불확실성으로 인한 생산 중단을 방지합니다.
4. 주문 전 호환성 지원
당사의 기술 팀은 고객의 현장 스퍼터링 음극 모델, 타겟 길이 요구 사항, 생산 모드 및 코팅 안정성 요건을 사전에 평가합니다. 당사는 추가 수정 없이도 크롬 회전 타겟이 고객의 생산 라인과 직접 호환될 수 있도록 맞춤형 솔루션을 제공합니다.
5. 경제적 및 장기적 가치
당사는 단순한 단가보다는 고객의 종합적인 생산 비용에 중점을 둡니다. 당사의 크롬 회전 타겟은 높은 재료 활용도, 낮은 교체 빈도 및 가동 중단 손실 감소를 특징으로 합니다. 안정적인 장기 공급은 계획되지 않은 유지보수를 효과적으로 줄이고 코팅 라인의 전반적인 생산성을 향상시킵니다.
6. 제조사의 약속
당사는 우수한 크롬 회전 타겟이 완벽한 장비 호환성, 안정적인 일괄 공급, 예측 가능한 수명 및 낮은 운영 위험을 달성해야 한다고 믿습니다. 전문 제조사로서 당사는 품질의 일관성과 공급의 신뢰성을 고수하여 산업 고객에게 장기적이고 안정적인 조달 가치를 창출합니다.
결론
크롬 회전 타겟은 산업용 진공 코팅 시스템에서 플라즈마 안정성을 향상시키고, 산화물 관련 아크 현상을 줄이며, 장기적인 스퍼터링 일관성을 높여줍니다. 기존의 크롬 튜브 타겟과 비교할 때, 저산소 고밀도 구조는 안정적인 코팅 품질과 생산 효율이 중요한 고출력 증착 환경에서 상당한 이점을 제공합니다.
분말 야금 및 진공 용융 단조 공법 모두 상업적으로 중요하지만, 각 공정은 산소 함량, 밀도, 입자 구조 및 스퍼터링 거동에 서로 다른 영향을 미칩니다. 까다로운 박막 증착 용도에 크롬 회전 타겟을 선정할 때는 이러한 제조상의 차이를 이해하는 것이 필수적입니다.
산업용 스퍼터링 시스템이 더 큰 기판, 더 긴 생산 주기, 더 높은 전력 밀도로 계속 발전함에 따라, 저산소 크롬 회전 타겟은 첨단 박막 제조를 위한 중요한 솔루션으로 자리매김할 것입니다.
