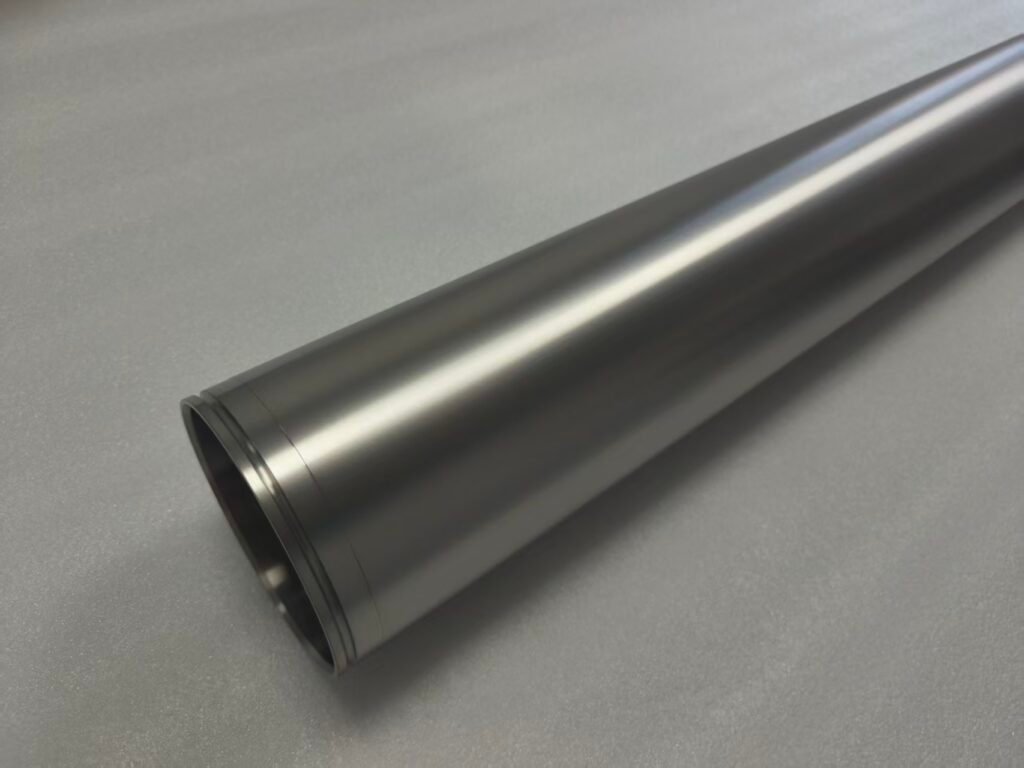

Présentation de la cible rotative en titane
Cible rotative en titaneLes cibles rotatives en titane sont des cibles de pulvérisation cylindriques conçues pour les systèmes de pulvérisation magnétron et les applications de revêtement PVD. Par rapport aux cibles planes en titane, les cibles rotatives offrent un meilleur rendement de matière, un fonctionnement continu plus stable et sont mieux adaptées au dépôt de couches minces sur de grandes surfaces.
Qu'est-ce qu'une cible rotative en titane ?
Cible rotative en titane est une cible de pulvérisation cylindrique conçue pour tourner pendant le processus de pulvérisation magnétron. Contrairement aux cibles planes qui restent fixes pendant le dépôt, les cibles rotatives tournent en continu tout en étant exposées au plasma. Cette structure rotative permet au processus de pulvérisation de s’étendre sur une plus grande surface de la cible et contribue à obtenir une érosion plus uniforme du matériau.
Les cibles rotatives en titane sont couramment utilisées dans les systèmes de pulvérisation industrielle qui exigent :
- Un fonctionnement stable à long terme
- Un dépôt de couches minces sur de grandes surfaces
- Une qualité de revêtement constante
- Une utilisation efficace du matériau
Caractéristiques techniques types des cibles rotatives en titane
| Élément | Informations générales |
| Matériau | Titane (Ti) |
| Pureté | Les nuances courantes comprennent 99,5 %, 99,9 % et des niveaux de pureté supérieurs, en fonction des exigences de l’application |
| Type de cible | Cible de pulvérisation rotative / Cible tubulaire |
| Forme | Cible cylindrique conçue pour une rotation continue pendant la pulvérisation |
| Procédé de pulvérisation | Pulvérisation magnétron, pulvérisation réactive, revêtement PVD |
| Applications | Revêtements décoratifs, revêtements optiques, revêtements résistants à l’usure, films minces industriels |
| Dimensions | Personnalisées en fonction des exigences de l’équipement, notamment le diamètre, la longueur et l’épaisseur de paroi |
| Densité et microstructure | Structure du matériau contrôlée pour garantir des performances de pulvérisation stables et une érosion uniforme |
| Compatibilité de collage | Disponible avec des solutions de liaison adaptées aux systèmes de pulvérisation rotative |
| Personnalisation | Spécifications personnalisées disponibles en fonction des exigences du système de revêtement |
Les deux cibles rotatives en titane et cibles planes en titane sont utilisées pour les applications de pulvérisation cathodique, mais leurs conceptions sont adaptées à des exigences de production différentes.

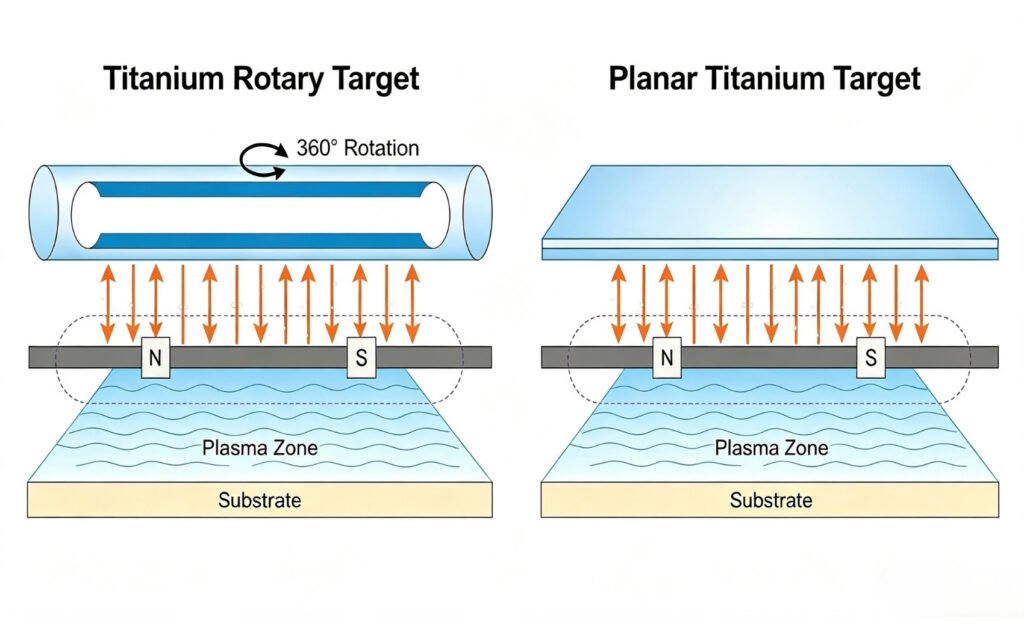

Cible rotative en titane vs cible plane en titane
| Facteur | Cible rotative en titane | Cible plane en titane |
|---|---|---|
|
Structure cible |
Conception cylindrique rotative |
Conception à plaque plate |
|
Utilisation des matériaux |
Une meilleure exploitation grâce à une érosion uniforme |
Encore davantage de matériaux inutilisés suite à l’érosion |
|
Surface de revêtement |
Convient aux systèmes de revêtement de grandes surfaces |
Souvent utilisé pour les petits systèmes |
|
Durée de l’intervention |
Permet un fonctionnement continu plus long |
Nécessite un remplacement plus fréquent |
|
Stabilité des dépôts |
Adapté à la production industrielle en continu |
Cela dépend des conditions de traitement |
|
Coût initial |
Exigences accrues en matière de compatibilité des équipements |
Investissement initial moindre |
Pour les applications de revêtement industriel où la production en continu et la stabilité de la qualité du film sont essentielles, on privilégie souvent les cibles rotatives en titane.
Facteurs clés à prendre en compte lors du choix de cibles rotatives en titane
Le choix d’une cible rotative en titane nécessite de prendre en compte l’ensemble du processus de pulvérisation cathodique plutôt que le matériau lui-même. Les caractéristiques techniques de la cible doivent être adaptées à l’équipement de pulvérisation cathodique, aux conditions de dépôt et aux exigences de performance du revêtement final.
Pureté
La pureté est l’un des principaux facteurs influant sur les performances d’une cible de pulvérisation en titane. Les matériaux en titane de haute pureté contribuent à réduire la contamination potentielle pendant le dépôt et offrent des conditions plus stables pour la formation de films minces. Le niveau de pureté requis dépend en grande partie de l’application visée. Pour les revêtements PVD industriels, la stabilité des performances de pulvérisation et la rentabilité sont souvent les principales considérations. Les applications de revêtements optiques peuvent nécessiter une plus grande homogénéité du matériau pour obtenir des propriétés de film fiables, tandis que les procédés liés aux semi-conducteurs exigent généralement un contrôle plus strict de la qualité du matériau et des impuretés. Lors du choix d’une cible rotative en titane, les utilisateurs doivent tenir compte des degrés de pureté disponibles, des méthodes d’analyse du matériau et de l’homogénéité de la qualité entre les différents lots de production.
Densité et microstructure de la cible
La structure interne d’une cible rotative en titane a une influence importante sur le comportement de pulvérisation et les performances du revêtement. La densité de la cible, la structure granulaire et l’uniformité du matériau peuvent affecter les caractéristiques d’érosion, la génération de particules et la stabilité du dépôt pendant le fonctionnement. Une cible bien fabriquée, dotée d’une microstructure homogène, peut contribuer à des conditions de pulvérisation plus stables et à un dépôt de film mince plus uniforme. Pour les applications présentant des exigences strictes en matière de revêtement, le processus de fabrication et le contrôle qualité de la cible doivent être soigneusement évalués.
Dimensions de la cible et compatibilité avec l’équipement
Contrairement aux cibles plates standard, les cibles rotatives sont étroitement liées à la conception de l’équipement de pulvérisation. Les dimensions de la cible doivent correspondre à la configuration de la chambre et aux exigences d’installation afin de garantir un fonctionnement stable. Les paramètres importants comprennent le diamètre, la longueur, l’épaisseur de paroi et la conception des raccords de la cible. Avant d’acheter une cible rotative en titane, il est nécessaire de vérifier ces spécifications auprès du fabricant de l’équipement ou de s’assurer qu’elles répondent aux exigences du système de pulvérisation. Une compatibilité dimensionnelle adéquate permet d’éviter les problèmes d’installation et garantit un fonctionnement efficace pendant le processus de revêtement.
Qualité de l’assemblage et gestion thermique
Lors de la pulvérisation magnétron, la surface de la cible est exposée en permanence au bombardement du plasma, ce qui génère de la chaleur pendant le fonctionnement. Pour les cibles rotatives, la couche de liaison entre le tube de la cible et le tube de support joue un rôle important dans le transfert thermique et la stabilité mécanique. Une liaison de haute qualité contribue à maintenir une gestion thermique efficace, à réduire les risques opérationnels et à garantir des performances de pulvérisation à long terme. Par conséquent, la qualité du collage est un critère important à prendre en compte lors de l’évaluation des cibles rotatives en titane destinées aux applications de revêtement industriel.

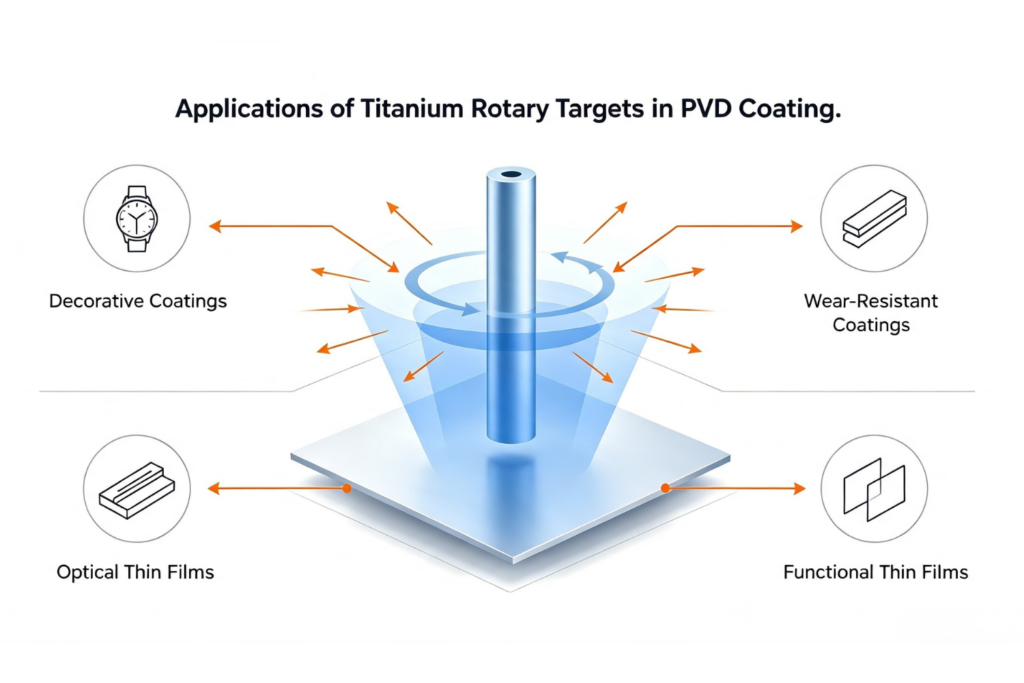

Applications des cibles rotatives en titane dans le revêtement par PVD
Les cibles rotatives en titane sont utilisées dans un large éventail d’applications de revêtement PVD où des performances de pulvérisation stables, une qualité de film constante et des propriétés matérielles fiables sont requises. En fonction de l’objectif du revêtement et des exigences du substrat, les films minces de titane peuvent offrir des effets décoratifs, une protection de surface et des propriétés fonctionnelles. Les sections suivantes présentent plusieurs domaines d’application courants des cibles rotatives en titane.
Les cibles rotatives en titane sont largement utilisées dans les systèmes de revêtement PVD décoratifs pour produire des films minces durables et esthétiquement attrayants. Les revêtements à base de titane sont appréciés pour leur aspect métallique, leur résistance à la corrosion et leurs caractéristiques de protection de surface. Ces revêtements sont couramment appliqués sur des produits tels que les montres, les composants de quincaillerie, les produits de grande consommation et les éléments architecturaux. Dans ces applications, les performances du revêtement dépendent de plusieurs facteurs, notamment la qualité de la cible en titane, les paramètres de pulvérisation, l’épaisseur du revêtement et le contrôle du processus.
Revêtements résistants à l’usure
Les cibles de pulvérisation en titane sont également utilisées dans les applications de revêtements protecteurs où une durabilité de surface et une résistance à l’usure accrues sont requises. Les films minces à base de titane sont appliqués sur des outils de coupe, des composants mécaniques et des pièces industrielles qui nécessitent des performances de surface améliorées. La couche de revêtement déposée peut contribuer à améliorer la résistance à l’usure, à réduire les dommages superficiels et à prolonger la durée de vie des composants revêtus. Pour les applications de résistance à l’usure, la qualité de la cible de pulvérisation et la stabilité du processus de dépôt sont des facteurs importants qui influent sur les performances finales du revêtement.
Films optiques et fonctionnels
Les films minces de titane sont également utilisés dans les systèmes de revêtement optiques et fonctionnels où des propriétés contrôlées du film sont requises. Ces applications comprennent les composants optiques, les films protecteurs et les traitements de surface fonctionnels. Dans de tels procédés, une qualité constante du titane et des conditions de pulvérisation stables contribuent à obtenir un dépôt de film uniforme et des performances de revêtement fiables.
Processus de préparation des commandes de cibles rotatives en titane
Avant de commander une cible rotative en titane, les clients doivent généralement fournir plusieurs détails techniques afin de s’assurer que la cible est compatible avec le système de pulvérisation cathodique et qu’elle répond aux exigences de l’application.
Étape 1. Définir l’objectif de l’application
Il convient tout d’abord de préciser l’application du revêtement, notamment si la cible sera utilisée pour des revêtements décoratifs, des films optiques, des revêtements protecteurs ou d’autres procédés de dépôt de couches minces. Les performances requises pour le film ainsi que les conditions de production permettent également de déterminer les spécifications appropriées de la cible.
Étape 2. Fournir les informations relatives à l’équipement de pulvérisation
Les détails du système de pulvérisation sont importants pour la conception de la cible rotative. Les clients doivent confirmer le modèle de l’équipement, la position d’installation de la cible, les dimensions disponibles de la cible et les exigences de refroidissement afin de garantir une compatibilité adéquate.
Étape 3. Confirmer les dimensions de la cible
Les dimensions requises de la cible rotative doivent être précisées avant l’établissement du devis ou la production. Des informations telles que le diamètre, la longueur, l’épaisseur de paroi et la conception des raccords de la cible sont nécessaires pour l’adapter au système de pulvérisation.
Étape 4. Préciser les exigences relatives au matériau
Les spécifications requises pour le titane doivent être confirmées en fonction de l’application de revêtement. Cela peut inclure la pureté du titane, la nuance du matériau et toute exigence de qualité spécifique.
Étape 5. Discuter des exigences spécifiques
Pour les cibles rotatives sur mesure, toute exigence supplémentaire doit être communiquée, telle que des dimensions particulières, des exigences d’emballage ou des conditions d’application susceptibles d’influencer la conception de la cible.
Étape 6. Confirmer les détails techniques avant de passer commande
Avant de passer commande, les spécifications finales doivent être vérifiées afin d’éviter tout problème de compatibilité. Une confirmation claire des exigences d’application, des dimensions de la cible et des spécifications du matériau permet de garantir une installation et un fonctionnement sans encombre.
Foire aux questions sur les cibles rotatives en titane
Q1 : Qu’est-ce qu’une cible rotative en titane ?
A1 : Une cible rotative en titane est une cible de pulvérisation cylindrique fabriquée en titane (Ti) et utilisée dans les systèmes de pulvérisation magnétron rotatifs. Au cours du processus de pulvérisation, la cible tourne en continu, ce qui permet une érosion plus uniforme et favorise un dépôt stable de couches minces.
Q2 : Quels sont les avantages des cibles de pulvérisation rotatives en titane par rapport aux cibles planes en titane ?
R2 : Les cibles rotatives en titane offrent des avantages pour les procédés de revêtement PVD en continu, notamment une meilleure utilisation du matériau, un fonctionnement stable de la pulvérisation et des performances de revêtement plus homogènes. Elles sont couramment choisies pour les systèmes de revêtement de grande surface et les applications nécessitant de longs cycles de production.
Q3 : Quelles spécifications faut-il vérifier avant de commander une cible rotative en titane ?
A3 : Avant de commander une cible rotative en titane, les clients doivent vérifier les exigences de l’équipement de pulvérisation, les dimensions de la cible, la pureté du titane, la conception des raccordements, les conditions de refroidissement et les exigences relatives à l’application du revêtement. Ces détails permettent de garantir une compatibilité adéquate avec le système de pulvérisation.
Q4 : Comment les dimensions d’une cible rotative en titane sont-elles déterminées ?
A4 : Les dimensions d’une cible rotative en titane sont principalement déterminées par l’équipement de pulvérisation et les exigences d’installation. Les spécifications importantes comprennent le diamètre de la cible, sa longueur, l’épaisseur de la paroi et la structure de raccordement. Des dimensions sur mesure peuvent être fournies en fonction des exigences spécifiques du système.
Q5 : Les cibles rotatives en titane peuvent-elles être personnalisées pour différents systèmes de pulvérisation ?
R5 : Oui. Les cibles rotatives en titane peuvent être personnalisées en fonction des différents équipements de pulvérisation et des exigences d’application. La personnalisation peut porter sur la taille de la cible, le niveau de pureté, la conception structurelle et d’autres spécifications requises pour le processus de dépôt.
Q6 : Dans quelles applications utilise-t-on des cibles rotatives en titane ?
A6 : Les cibles rotatives en titane sont largement utilisées dans les applications de revêtement PVD, notamment les revêtements décoratifs, les revêtements optiques, les revêtements protecteurs et les films minces fonctionnels. Elles conviennent aux procédés nécessitant des performances de pulvérisation stables et une qualité de revêtement constante.
Q7 : Quelles informations faut-il fournir pour demander un devis concernant une cible rotative en titane ?
A7 : Lors d’une demande de devis, les clients doivent fournir les informations relatives au système de pulvérisation, les dimensions requises de la cible, les exigences en matière de pureté du matériau, les détails de l’application ainsi que toute exigence technique spécifique. Des informations complètes aident les fournisseurs à recommander des spécifications adaptées et à éviter les problèmes de compatibilité.
Conclusion
Les cibles rotatives en titane constituent une solution efficace pour les procédés de dépôt PVD en continu qui exigent des performances de pulvérisation stables, une utilisation efficace du matériau et une qualité de film constante. Le choix d’une cible rotative en titane adaptée dépend de plusieurs facteurs, notamment la pureté du matériau, les dimensions de la cible, la compatibilité avec l’équipement et les exigences en matière de dépôt. Une bonne adéquation entre la cible et le système de pulvérisation permet d’obtenir des résultats de dépôt plus stables et d’améliorer la fiabilité du procédé.
Source du contenu et expertise
Cet article est publié par ULPMAT Materials, une plateforme de ressources techniques spécialisée dans les cibles de pulvérisation, les cibles rotatives, les poudres et les matériaux avancés destinés au dépôt de couches minces et à la recherche sur les matériaux.
ULPMAT Materials partage des informations techniques relatives aux propriétés des matériaux, aux technologies de pulvérisation cathodique, aux domaines d’application et aux critères de sélection des matériaux afin d’aider les chercheurs, les ingénieurs et les utilisateurs industriels à mieux comprendre les matériaux avancés et les procédés de revêtement.
Le contenu est élaboré à partir de connaissances générales sur les matériaux de pulvérisation cathodique et les technologies des couches minces. Les spécifications matérielles, les conditions de traitement et les résultats de performance peuvent varier en fonction de la conception des équipements et des exigences de l’application.
