La comparaison entre le NFPP et le NVP est un élément important à prendre en compte lors du choix des matériaux cathodiques pour les batteries au sodium-ion. Tous deux sont des matériaux polyanioniques à base de phosphate, mais ils diffèrent par leur composition chimique, leur structure cristalline, leur comportement redox et leurs exigences en matière de développement. Ces différences peuvent influencer la tension de fonctionnement, la capacité réversible, la capacité de décharge rapide, la stabilité cyclique et le coût global de la cellule.
Le NFPP, ou pyrophosphate de fer et de sodium, a pour formule chimique Na₄Fe₃(PO₄)₂P₂O₇. Le NVP, ou phosphate de sodium et de vanadium, désigne généralement le Na₃V₂(PO₄)₃, un matériau cathodique de type NASICON. Le NFPP est à base de fer, tandis que le NVP utilise le vanadium comme métal redox-actif.
Aucun de ces deux matériaux n’est universellement meilleur que l’autre. Le choix approprié dépend de la tension de fonctionnement de la batterie, des besoins en énergie, de la demande de puissance, de l’objectif de durée de vie, du procédé de fabrication et des contraintes de coût.
Quelles sont les principales différences entre le NFPP et le NVP ?
La principale différence entre le NFPP et le NVP réside dans leur structure chimique et leur comportement électrochimique. Le NFPP associe des groupes phosphate et pyrophosphate au sein d’une structure à base de fer, tandis que le NVP utilise un réseau de type NASICON à base de phosphate contenant du vanadium.
Le NVP fait l’objet de nombreuses études en raison de son plateau de tension autour de 3,4 V par rapport à Na⁺/Na lors de la réaction conventionnelle à deux électrons V³⁺/V⁴⁺. Le NFPP présente un profil de tension différent, lié à la chimie redox du fer et à son comportement de phase. Ses performances pratiques dépendent de la pureté de la phase, de la conductivité électronique, des caractéristiques des particules et de la formulation de l’électrode.
Pour la sélection des matériaux, le NFPP peut s’avérer intéressant lorsque la chimie à base de fer et le coût des matières premières constituent des critères importants. Le NVP peut s’avérer intéressant lorsque ses caractéristiques de tension, son réseau cristallin et son comportement électrochimique avéré correspondent à l’application visée.
NFPP vs NVP : principales différences
| Paramètre | NFPP | NVP |
| Formule chimique | Na₄Fe₃(PO₄)₂P₂O₇ | Na₃V₂(PO₄)₃ |
| Famille de matériaux | Mélange de phosphate et de pyrophosphate | Phosphate de type NASICON |
| Métal de transition principal | Fer | Vanadium |
| Caractéristique structurelle | Réseau polyanionique ouvert | Réseau NASICON tridimensionnel |
| Chimie redox | Réactions redox principalement à base de fer | Généralement V³⁺/V⁴⁺ dans la réaction classique à deux électrons |
| Comportement en tension | Dépend du processus redox et de la composition du matériau | Généralement autour de 3,4 V par rapport à Na⁺/Na pour la réaction classique V³⁺/V⁴⁺ |
| Capacité théorique | Doit être spécifiée pour la réaction concernée et la base de calcul | 117,6 mAh/g pour la réaction classique à deux électrons |
| Principaux axes d’optimisation | Pureté de phase, conductivité, caractéristiques des particules et conception des électrodes | Conductivité électronique, ingénierie des particules et conception des électrodes |
| Prise en compte des matières premières | Chimie à base de fer | Composition à base de vanadium |
| Priorités de sélection | Objectifs de coût, comportement structurel et performances mesurées des électrodes | Exigences en matière de tension, performances en termes de débit et performances mesurées des électrodes |
Le tableau présente un aperçu des caractéristiques générales des matériaux. Il n’établit pas de classement universel en termes de capacité, de durée de vie, de densité énergétique ou de coût commercial. Ces propriétés dépendent de la nuance du matériau, de la composition des électrodes et des conditions d’essai.
1. Structure cristalline et composition chimique
NFPP : un composé mixte à base de fer, de phosphate et de pyrophosphate
Le NFPP a pour formule chimique Na₄Fe₃(PO₄)₂P₂O₇. Son réseau cristallin contient à la fois des groupes phosphate (PO₄) et pyrophosphate (P₂O₇), ce qui le distingue des cathodes composées exclusivement de groupes phosphate.
Cette structure ouverte permet le transport des ions sodium tout en conservant une structure polyanionique relativement rigide. Sa composition à base de fer est également un critère pertinent pour évaluer la disponibilité des matières premières et leur coût potentiel.
Cependant, la formule chimique nominale ne suffit pas à elle seule à déterminer la qualité d’une poudre de NFPP. Les conditions de synthèse peuvent influencer la pureté de phase, la morphologie des particules, la cristallinité et la formation de phases secondaires. Le contrôle des phases revêt notamment une importance particulière, car les impuretés électrochimiquement inactives peuvent réduire la fraction de matière contribuant au stockage de charge.
C’est pourquoi l’évaluation du NFPP doit inclure la composition des phases et la caractérisation structurelle, en plus des informations relatives à la pureté chimique et à la taille des particules.
NVP : un phosphate de sodium et de vanadium de type NASICON
Le NVP a pour formule chimique Na₃V₂(PO₄)₃ et appartient à la famille des matériaux polyanioniques de type NASICON. Son réseau tridimensionnel offre des voies interconnectées pour le transport des ions sodium.
Le couple redox vanadium est au cœur de son comportement électrochimique classique. Au cours de la réaction à deux électrons couramment étudiée, deux ions sodium sont extraits puis réintroduits de manière réversible par unité de formule, avec un plateau de tension caractéristique autour de 3,4 V par rapport à Na⁺/Na.
Le NVP a fait l’objet de nombreuses études portant sur sa capacité, ses performances en termes de débit et son comportement cyclique. Néanmoins, sa conductivité électronique intrinsèque est limitée ; le carbone conducteur, le contrôle de la taille des particules et l’architecture de l’électrode peuvent donc jouer un rôle important dans les performances pratiques.
Comme pour le NFPP, la structure cristalline et la composition nominale ne suffisent pas à prédire les performances d’une électrode finie.
2. Tension, capacité et densité énergétique
La tension et la capacité spécifique sont des paramètres essentiels pour comparer les matériaux cathodiques, mais ces paramètres doivent être interprétés en se basant sur les mêmes critères de mesure.
Tension de fonctionnement
Le NVP présente généralement un plateau de tension autour de 3,4 V par rapport à Na⁺/Na lors de la réaction redox classique V³⁺/V⁴⁺. Cette caractéristique explique en partie pourquoi le NVP est souvent évalué pour des applications nécessitant ce profil de tension particulier.
Le NFPP présente un profil de tension différent, lié à sa chimie redox à base de fer. Le profil observé dépend de la réaction électrochimique, de la composition des phases, de la fenêtre de tension et des conditions d’essai. Une valeur de tension unique ne doit pas être considérée comme représentative de tous les matériaux ou électrodes NFPP.
Lors de la comparaison des données de tension publiées, vérifiez si les valeurs sont mesurées par rapport au sodium métallique dans une demi-cellule ou obtenues à partir d’une cellule complète. Le potentiel cathodique moyen par rapport à Na⁺/Na n’est pas identique à la tension de fonctionnement d’une batterie au sodium-ion complète.
Capacité spécifique
La capacité spécifique théorique du NVP pour sa réaction conventionnelle à deux électrons est d’environ 117,6 mAh/g. Il s’agit d’une valeur théorique stœchiométrique, et non d’une garantie de la capacité de décharge mesurée.
La capacité réelle dépend de la fraction de matière active participant à la réaction, des limites de tension, du courant, des additifs conducteurs, de la charge de l’électrode et d’autres facteurs expérimentaux.
Pour le NFPP, les valeurs de capacité théoriques et mesurées doivent également être rattachées à la réaction spécifique et à la base de calcul. Les résultats publiés peuvent varier en fonction des voies de synthèse, de la pureté de phase, de la teneur en carbone et des protocoles d’essai. Il ne faut pas comparer la valeur la plus élevée rapportée pour un matériau à une valeur typique pour un autre et interpréter cette différence comme un avantage intrinsèque.
Densité énergétique
Le rendement énergétique au niveau de la cathode dépend à la fois de la capacité et de la tension de fonctionnement. La densité énergétique au niveau de la cellule dépend également de l’anode, de l’électrolyte, des collecteurs de courant, du séparateur, des composants inactifs et de l’équilibrage des électrodes.
Par conséquent, une tension ou une capacité cathodique plus élevée ne se traduit pas automatiquement par une batterie à plus haute énergie. Pour une comparaison pertinente entre NFPP et NVP, utilisez des données de tension et de capacité mesurées obtenues dans des conditions comparables et précisez si la comparaison s’effectue au niveau du matériau, de l’électrode ou de la cellule complète.
3. Conductivité électrique et capacité de débit
La conductivité électronique influe sur l’efficacité avec laquelle les électrons se déplacent à travers une électrode, tandis que la diffusion des ions sodium et la cinétique interfaciale affectent la vitesse à laquelle le matériau peut être chargé et déchargé.
Les technologies NFPP et NVP peuvent toutes deux nécessiter une ingénierie des matériaux et des électrodes pour atteindre les performances souhaitées. Cependant, les problèmes d’optimisation ne doivent pas être considérés comme identiques.
Pour le NFPP, les variables pertinentes comprennent la pureté de phase, la taille des particules, le revêtement de carbone, la conception du réseau conducteur et la formation de phases secondaires indésirables. Une pureté nominale élevée n’indique pas nécessairement que le matériau présente la meilleure capacité de débit.
Pour le NVP, la faible conductivité électronique intrinsèque constitue une limitation bien connue. Le revêtement de carbone, la conception de particules à l’échelle nanométrique et les structures composites conductrices font couramment l’objet de recherches visant à améliorer le transport des électrons et à réduire la polarisation.
Une taille de particules plus petite peut raccourcir les distances de diffusion en phase solide, mais elle peut également affecter la densité apparente, le tassement de l’électrode, la réactivité de surface et le comportement lors du traitement. Une quantité plus importante de carbone peut améliorer le réseau conducteur mais réduire la fraction massique de matière active.
C’est pourquoi la conductivité et la capacité de débit doivent être évaluées à partir des résultats obtenus au niveau de l’électrode plutôt que déduites uniquement des spécifications de la poudre.
4. Durée de vie et stabilité structurelle
Le NFPP et le NVP font tous deux l’objet d’études en tant que cathodes polyanioniques, car leurs structures permettent un stockage réversible du sodium. Toutefois, le type de structure ne suffit pas à lui seul à déterminer la durée de vie d’une batterie finie.
Les performances cycliques sont influencées par plusieurs facteurs qui interagissent entre eux :
Les changements structurels et l’évolution de phase lors de l’extraction et de l’insertion du sodium.
La fragmentation des particules, l’agglomération et les modifications du contact avec l’électrode.
La compatibilité de l’électrolyte et les réactions secondaires interfaciales.
La teneur en additifs conducteurs et la formulation de l’électrode.
La fenêtre de tension, le courant, la température et la charge de l’électrode.
Pour le NFPP, la pureté de la phase et la formation de phases secondaires électrochimiquement inactives constituent des facteurs importants à prendre en compte. Pour le NVP, la stabilité du réseau actif et le comportement de l’électrode dans les conditions de fonctionnement choisies doivent également être évalués.
Une affirmation telle que « le NFPP présente une durée de vie en cycles plus longue que le NVP » n’est pas justifiée sans un ensemble de données clairement défini et comparable. Les résultats relatifs à la durée de vie en cycles issus de différentes études peuvent s’appuyer sur des intensités de courant, des seuils de rétention de capacité, des températures et des configurations de cellules différents.
Lors de l’examen d’un rapport technique, il convient de vérifier le nombre de cycles, la capacité initiale et la capacité de rétention, le rendement coulombique, la température d’essai et la configuration de la cellule. Ces détails rendent le résultat plus utile que le simple nombre de cycles indiqué en titre.
5. Coût des matières premières et aspects liés à la fabrication
Le NFPP et le NVP se distinguent par leur chimie des métaux de transition, ce qui a une incidence sur les matières premières utilisées lors de la synthèse. Le NFPP est à base de fer, tandis que le NVP contient du vanadium.
La chimie à base de fer peut offrir un avantage en termes de coût des matières premières, mais le coût final d’une électrode ou d’une batterie n’est pas déterminé par le seul métal de transition. Les prix des précurseurs, le rendement de synthèse, la température de traitement, le contrôle de phase, le revêtement de carbone, les exigences en matière de contrôle qualité et l’échelle de production peuvent tous influencer le résultat.
La teneur en vanadium du NVP est un facteur de coût important. Cependant, sa compétitivité en termes de coût doit être évaluée en tenant compte des prix réels des précurseurs, des exigences du procédé et des performances au niveau de l’application visée.
Les considérations de fabrication varient également selon la qualité du matériau. Pour l’un ou l’autre matériau, la composition de phase de la poudre, la distribution granulométrique, la sensibilité à l’humidité, la densité apparente et l’uniformité des lots peuvent influencer le traitement en aval.
Une comparaison pertinente entre fournisseurs ne doit donc pas se limiter au prix au kilogramme. Il convient de comparer les spécifications du matériau, la compatibilité de traitement, la documentation relative à la qualité et les performances mesurées des électrodes en fonction de l’application visée.

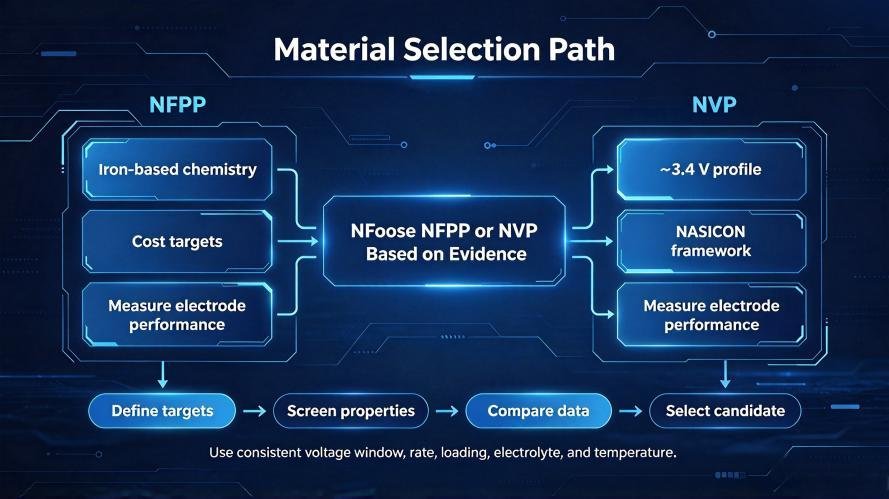

6. Comment choisir entre le NFPP et le NVP ?
L’approche la plus fiable consiste à partir des exigences de l’application, puis à évaluer les caractéristiques des matériaux. Il ne faut choisir ni le NFPP ni le NVP uniquement parce qu’une propriété semble meilleure prise isolément.
Étape 1 : Définir les objectifs de l’application
Identifiez la tension de fonctionnement requise, le débit de décharge, l’objectif de durée de vie, la plage de température et les contraintes de coût. Le stockage stationnaire, la recherche en laboratoire et d’autres applications des batteries peuvent accorder une importance différente à ces exigences.
Étape 2 : Examiner les propriétés des matériaux
Examinez la composition chimique, la pureté de phase, la distribution granulométrique, la morphologie, ainsi que toutes les données disponibles concernant la conductivité ou la structure. Vérifiez que la qualité du matériau est adaptée au procédé d’électrode prévu.
Étape 3 : Comparer les données électrochimiques dans des conditions homogènes
Utilisez une plage de tension, un courant, une charge en matière active, une formulation d’électrode, un électrolyte et une température identiques ou clairement comparables. Dans la mesure du possible, comparez à la fois les données de sélection obtenues sur des demi-cellules et les résultats de validation obtenus sur des cellules complètes.
Étape 4 : Évaluer le processus de fabrication et les coûts
Prenez en compte la compatibilité de synthèse, le comportement de la suspension, la densité de l’électrode, les besoins en additifs conducteurs, le rendement de fabrication et la cohérence du contrôle qualité. Une poudre présentant de bonnes performances en laboratoire peut néanmoins nécessiter un développement supplémentaire avant d’être adaptée à une production à grande échelle.
Étape 5 : Sélectionner le matériau étayé par des données probantes
Choisissez le NFPP ou le NVP en fonction des objectifs d’application et des résultats mesurés. Si aucun des deux ne répond aux exigences, ajustez la formulation de l’électrode ou le plan d’essai, puis réévaluez les candidats.
7. Éléments à vérifier avant d'acheter de la poudre de NFPP ou de NVP
Avant d’acheter un matériau destiné à la recherche sur les batteries ou au développement d’électrodes, demandez des informations techniques permettant d’évaluer ce matériau au regard du procédé prévu.
Les éléments importants à vérifier sont les suivants :
Composition chimique et pureté : vérifiez la base de pureté spécifiée et les données disponibles concernant les impuretés.
Composition en phases : vérifiez si une identification des phases ou une analyse quantitative des phases est disponible.
Distribution granulométrique : examinez les valeurs D10, D50 et D90 communiquées, ainsi que la méthode de mesure utilisée.
Morphologie et cristallinité : utilisez les données de microscopie ou de diffraction disponibles lorsque ces propriétés sont pertinentes pour le projet.
Exigences en matière d’humidité et de stockage : confirmer les conditions de manipulation et de stockage recommandées.
Homogénéité des lots : demander les informations et la documentation applicables en matière de contrôle qualité.
Données électrochimiques : examinez la formulation de l’électrode, la charge en matière active, la plage de tension, le courant, l’électrolyte et la configuration de la cellule associés aux résultats communiqués.
Pour une première étape de comparaison, utilisez les spécifications des poudres afin de présélectionner les candidats, puis vérifiez les matériaux les plus prometteurs à l’aide d’essais contrôlés sur électrodes. Ne partez pas du principe qu’un pourcentage de pureté élevé ou une plage granulométrique étroite garantissent à eux seuls des performances électrochimiques supérieures.
Pour plus d’informations spécifiques aux matériaux NFPP, consultez le guide ULPMAT sur les matériaux de cathode NFPP et la page produit NFPP.
Foire aux questions
Le NFPP (Na₄Fe₃(PO₄)₂P₂O₇) est un composé mixte à base de fer, composé de phosphate et de pyrophosphate, tandis que le NVP (Na₃V₂(PO₄)₃) est un phosphate de type NASICON à base de vanadium. Leurs structures cristallines, leur comportement redox, leurs profils de tension et leurs exigences en matière d’optimisation des matériaux diffèrent.
Aucun de ces deux matériaux n’est systématiquement meilleur que l’autre. Le NFPP peut s’avérer intéressant lorsque la chimie à base de fer et le coût des matières premières sont des priorités, tandis que le NVP peut convenir lorsque son profil de tension caractéristique et ses performances électrochimiques répondent aux exigences de l’application. Le choix final dépend des performances mesurées, des exigences de mise en œuvre et du coût dans des conditions comparables.
La capacité spécifique théorique du Na₃V₂(PO₄)₃ est d’environ 117,6 mAh/g pour la réaction classique à deux électrons impliquant une redox V³⁺/V⁴⁺. Cette valeur est une référence théorique ; la capacité réelle dépend des propriétés du matériau, de la composition de l’électrode et des conditions d’essai.
La réaction redox classique V³⁺/V⁴⁺ dans le Na₃V₂(PO₄)₃ s’accompagne d’un plateau de tension caractéristique aux alentours de 3,4 V par rapport à Na⁺/Na. Le profil de tension mesuré peut varier en fonction de la composition du matériau, de la conception de l’électrode et des conditions d’essai.
Pas nécessairement. La durée de vie en cycles dépend de la pureté de phase, des propriétés des particules, de la composition des électrodes, de l’électrolyte, de la plage de tension, de la température, de l’intensité du courant et de la conception de la cellule. Pour établir une comparaison fiable, il faut disposer de données de cycles obtenues dans des conditions comparables.
Le NVP et le NFPP peuvent tous deux bénéficier d’un revêtement de carbone ou d’additifs conducteurs afin d’améliorer le transport électronique. L’efficacité de ces approches dépend des propriétés intrinsèques des matériaux, de la qualité du revêtement, de la teneur en carbone, de la morphologie des particules et de la conception des électrodes.
La composition chimique à base de fer du NFPP pourrait offrir un avantage en termes de coût des matières premières par rapport au NVP à base de vanadium. Toutefois, le coût total des matières premières dépend également des prix des précurseurs, du rendement de synthèse, des procédés de traitement, des exigences en matière de modification, du contrôle qualité et de l’échelle de production.
Comparez la composition chimique, la pureté, la composition des phases, la distribution granulométrique, la morphologie, les conditions de stockage, l’uniformité des lots et les données électrochimiques disponibles. Avant de comparer les performances en termes de capacité ou de débit indiquées, vérifiez la formulation de l’électrode, la plage de tension, l’intensité du courant et les autres conditions d’essai.
Conclusion
Le NFPP et le NVP sont deux matériaux cathodiques polyanioniques distincts destinés aux batteries au sodium-ion. Le NFPP associe le fer à un réseau phosphate-pyrophosphate, tandis que le NVP utilise du vanadium dans une structure phosphate de type NASICON et présente un plateau de tension caractéristique autour de 3,4 V par rapport à Na⁺/Na pour sa réaction classique V³⁺/V⁴⁺.
Le choix entre ces deux matériaux doit tenir compte de la tension, de la capacité réversible, de la capacité de décharge rapide, de la durée de vie en cycles, du coût du matériau et de la compatibilité de fabrication. Une comparaison fiable nécessite une base d’essai cohérente et des spécifications vérifiées du matériau, plutôt que de se fonder uniquement sur la composition chimique ou un seul indicateur de performance.
Pour l’évaluation des matériaux, ULPMAT fournit des informations sur le matériau de cathode NFPP destiné à la recherche et au développement dans le domaine des batteries au sodium-ion. Consultez les spécifications du matériau et la documentation technique disponible afin de déterminer si ce matériau est adapté à votre projet.
Références
- 1. Chen, G., Huang, Q., Wu, T. et Lu, L. « Le phosphate de vanadium et de sodium polyanionique pour la prochaine génération de batteries au sodium-ion : une synthèse ». *Advanced Functional Materials*, 30 (2020), 2001289.
- 2. Zhou, M., Luo, S., Luo, K., Yan, S. et Deng, C. « Progrès de la recherche sur le Na₄Fe₃(PO₄)₂P₂O₇ : méthodes de synthèse, stratégies de modification et perspectives d’avenir. » Journal of Energy Storage, 139, partie B (2025), article 118969.
- 3. Xia, H., Xu, W., Wang, W., Wu, H., Zhang, Y., Cai, W., et Wu, K. « Cathode Na₄Fe₃(PO₄)₂P₂O₇ pour batteries au sodium-ion : technologies clés et progrès, des avancées fondamentales aux défis de l'industrialisation ». Energy Storage Materials, 84 (2026), article 104788.
- 4. Wang, Y., Deng, F., Ouyang, S., Jiang, C., et Li, H. « Progrès actuels sur le Na₄Fe₃(PO₄)₂(P₂O₇) : enjeux clés, modifications et perspectives ». Journal of Energy Chemistry, 111 (2025), 914–934.
