Perowskit-Sputter-Targets sind spezielle PVD-Materialien aus mehreren Elementen, die zur Herstellung verschiedener Perowskit-Dünnschichten für die Photovoltaik und Optoelektronik, Halbleiter sowie in der Materialforschung. Sie sind in einer Vielzahl von Zusammensetzungen mit typischen repräsentativen Formeln erhältlich, und bei der Auswahl oder individuellen Anpassung dieser Targets sind sorgfältige Überlegungen von entscheidender Bedeutung.
Was ist ein Perowskit-Sputter-Target?
Perowskit-Sputtertargets sind feste Materialien auf Perowskit-Basis, die bei der physikalischen Gasphasenabscheidung (PVD), insbesondere beim Magnetron-Sputtern, zur Abscheidung funktionaler Perowskit-Dünnschichten verwendet werden. Perowskite sind eine Materialklasse mit einer charakteristischen Kristallstruktur, die üblicherweise durch ABX₃ dargestellt wird. In Halogenid-Perowskiten kann A Cs⁺, Methylammonium (MA⁺) oder Formamidinium (FA⁺) sein, B ist üblicherweise Pb²⁺ oder Sn²⁺ und X ist typischerweise Cl⁻, Br⁻ oder I⁻.
Beim Sputtern beschießen Plasma-Ionen die Targetoberfläche und schleudern Material in Richtung des Substrats, wo es einen Dünnfilm bildet. Die Zusammensetzung und Reinheit des Targets sowie die Sputterbedingungen können die Zusammensetzung und die Eigenschaften der abgeschiedenen Schicht beeinflussen. Perowskit-Sputtertargets decken daher ein breites Spektrum an Zusammensetzungen und Strukturen für die Forschung und Entwicklung von Dünnschichten in den Bereichen Photovoltaik, Optoelektronik und Halbleitertechnik ab.
Arten von Perowskit-Sputter-Targets
Perowskit-Sputtertargets lassen sich anhand ihrer chemischen Zusammensetzung und Kristallstruktur klassifizieren. Zu den Hauptkategorien zählen Perowskite auf Cäsiumbasis, dotierte und in ihrer Zusammensetzung optimierte Perowskite, bleifreie Perowskite sowie Doppelperowskite.
| Perowskit-Typ | Typische Beispiele | Hauptmerkmale |
| Perowskite auf Cäsiumbasis | CsPbBr₃, CsPbCl₃, CsPbI₃ | Anorganische Halogenid-Perowskite mit einstellbarer Halogenidzusammensetzung |
| Dotierte und in ihrer Zusammensetzung optimierte Perowskite | CsPb₁₋ₓZnₓBr₃, Mn-dotiertes CsPbBr₃ | Modifizierte Zusammensetzung für maßgeschneiderte Materialeigenschaften |
| Bleifreie Perowskite | CsSnBr₃, CsSnI₃, Bi-basierte und Sb-basierte Systeme | Alternative B-Platz-Chemie ohne Pb |
| Doppelperowskite | Cs₂AgBiBr₆, Cs₂AgBiCl₆, Cs₂AgInCl₆ | Cs₂AgBiBr₆, Cs₂AgBiCl₆, Cs₂AgInCl₆ |
- Perowskit-Sputter-Targets auf Cäsiumbasis
- Dotierte und durch Zusammensetzungsoptimierung modifizierte Perowskit-Zielmaterialien
- Bleifreie Perowskit-Sputtertargets
- Doppelperowskit-Sputter-Targets
Perowskit-Ausgangsmaterialien und ihre wichtigsten Eigenschaften
Die Leistungsfähigkeit eines Perowskit-Sputtertargets hängt nicht nur von seiner chemischen Formel ab, sondern auch von Faktoren wie der Genauigkeit der Zusammensetzung, der Reinheit, der Dichte, der Mikrostruktur, der mechanischen Festigkeit und der Kompatibilität mit dem Sputterprozess.
1. Kristallchemie von Perowskiten
Viele Halogenid-Perowskite basieren auf der allgemeinen ABX₃-Kristallstruktur, wobei gilt:
A = ein einwertiges Kation, wie z. B. Cs⁺, MA⁺ oder FA⁺
B = ein Metallkation, wie z. B. Pb²⁺ oder Sn²⁺
X = ein Halogenid-Anion, wie z. B. Cl⁻, Br⁻ oder I⁻
Die Substitution von Komponenten an der A-, B- oder X-Stelle kann die strukturellen, optischen und elektronischen Eigenschaften von Perowskit-Materialien verändern. So kann beispielsweise die Änderung der Halogenidzusammensetzung von Cl zu Br oder I die optischen Absorptions- und Emissionseigenschaften beeinflussen, während die Substitution an der B-Stelle die Materialstabilität und das elektronische Verhalten beeinflussen kann. Diese Flexibilität ermöglicht die Herstellung von Perowskit-Sputtertargets mit einer breiten Palette an Zusammensetzungen für verschiedene Dünnschichtanwendungen.
2. Chemische Zusammensetzung
Eine genaue chemische Zusammensetzung ist für Perowskit-Sputtertargets mit mehreren Elementen unerlässlich. Zu den entscheidenden Faktoren zählen das Elementverhältnis, das Halogenidverhältnis, die Dotierkonzentration, die Phasenzusammensetzung und die stöchiometrische Kontrolle. Bei Materialien wie CsPb₀,₅Zn₀,₅Br₃ müssen die relativen Anteile von Cs, Pb, Zn und Br präzise gesteuert werden, um die erforderliche Targetzusammensetzung zu erreichen.
3. Reinheit
Die Reinheit der Targets ist ein wichtiger Aspekt bei Anwendungen in den Bereichen Photovoltaik, Optoelektronik und Halbleitertechnik. Verunreinigungen können die Zusammensetzung der Schichten, die Defektkonzentration, die optischen Eigenschaften, die elektrische Leistung und die Reproduzierbarkeit des Prozesses beeinflussen. Der erforderliche Reinheitsgrad hängt von der jeweiligen Anwendung und den Anforderungen an die Abscheidung ab.
4. Dichte und Mikrostruktur
Die Dichte und Mikrostruktur des Targets können die Sputterstabilität und die Targetausnutzung beeinflussen. Wichtige Eigenschaften sind unter anderem die Schüttdichte, die Porosität, die Kornstruktur, die mechanische Festigkeit und der Oberflächenzustand. Ein gut aufbereitetes Target mit geeigneter Dichte und mechanischer Integrität kann eine stabile Sputterleistung gewährleisten und partikelbedingte Probleme während der Abscheidung reduzieren.
5. Thermische und chemische Stabilität
Die thermische und chemische Stabilität von Perowskit-Targets variiert je nach ihrer Zusammensetzung und Struktur. Faktoren wie chemische Zusammensetzung, Kristallstruktur, Dotierungsart, Herstellungsverfahren, Lagerbedingungen und Sputterparameter können die Materialstabilität beeinflussen. Bei bestimmten Perowskit-Systemen können thermische Einwirkung und Plasmabedingungen die Zusammensetzung oder Phasenstruktur beeinflussen. Daher sollten bei der Targetauswahl sowohl die Materialeigenschaften als auch die Abscheidungsbedingungen berücksichtigt werden.
Perowskit-Sputterziel und Verfahren zur Dünnschichtabscheidung
Die Abscheidung von Perowskit-Dünnschichten mittels Sputtern umfasst eine Reihe von Schritten, die mit der Auswahl des Targets beginnen und mit der Optimierung der Schicht enden. Die Zusammensetzung des Targets liefert die Materialquelle, während die Sputterbedingungen und die Nachbehandlungsprozesse die endgültige Schichtstruktur und die Eigenschaften beeinflussen.
Perowskit-Sputtertarget → Vorbereitung der Vakuumkammer → Plasmaerzeugung und Ionenbeschuss → Transfer des gesputterten Materials → Dünnschichtabscheidung auf dem Substrat → Nachbehandlung und Filmoptimierung
Der Prozess beginnt mit der Auswahl eines geeigneten Perowskit-Sputtertargets auf der Grundlage der erforderlichen Zusammensetzung, Reinheit, Abmessungen und Anwendungsanforderungen. Bei mehrkomponentigen Perowskiten müssen die Anteile der A-Stellen-, B-Stellen- und Halogenidkomponenten sorgfältig gesteuert werden, um die gewünschte Schichtzusammensetzung zu erreichen. Beispielsweise weisen CsPbBr₃ und CsPb₀,₅Zn₀,₅Br₃ unterschiedliche Elementzusammensetzungen auf und können zu unterschiedlichen Dünnschichteigenschaften führen.
Beim Magnetron-Sputtern wird das Target in einer Vakuumkammer unter kontrollierter Atmosphäre platziert. Durch das Plasma erzeugte Ionen beschießen die Targetoberfläche und lösen Material vom Target ab. Diese gesputterten Teilchen wandern durch das Plasma und lagern sich auf dem Substrat ab, wodurch ein Perowskit-Dünnfilm entsteht.
Die Qualität des abgeschiedenen Films hängt sowohl von den Eigenschaften des Targets als auch von den Prozessbedingungen ab, darunter Sputterleistung, Arbeitsdruck, Substrattemperatur, Abscheidungsrate, Filmdicke und Nachbehandlung. Eine thermische Behandlung oder kontrollierte Kristallisation kann die Phasenbildung, die Oberflächenmorphologie und die Eigenschaften des Films zusätzlich beeinflussen. Da verschiedene Perowskit-Zusammensetzungen unterschiedliche strukturelle und chemische Eigenschaften aufweisen, müssen die Abscheidungsbedingungen entsprechend dem gewählten Targetmaterial und der beabsichtigten Anwendung angepasst werden.

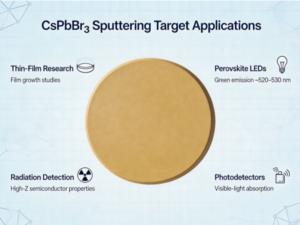

Anwendungsbereiche von Perowskit-Sputter-Targets
Perowskit-Sputtertargets werden hauptsächlich für die Entwicklung funktionaler Dünnschichten in der Photovoltaik-, Optoelektronik- und Halbleiterforschung verwendet. Die Anwendungsbereiche hängen von der Zusammensetzung und den Eigenschaften des ausgewählten Perowskit-Materials ab.
Perowskit-Solarzellen:Perowskit-Materialien werden in der Photovoltaikforschung aufgrund ihrer einstellbaren optischen Eigenschaften und ihrer starken Lichtabsorption intensiv untersucht. Sputtertargets bieten ein Vakuumbeschichtungsverfahren zur Herstellung von Perowskit-basierten Dünnschichten und zur Untersuchung von Schichtzusammensetzung, Grenzflächen und Bauelementstrukturen.
Perowskit-LEDs:Halogenid-Perowskite haben aufgrund ihrer Zusammensetzung, die die optischen Emissionseigenschaften beeinflussen kann, Interesse für lichtemittierende Anwendungen geweckt. Perowskit-Sputtertargets können in der Dünnschichtforschung zur Untersuchung von Lumineszenzschichten und optoelektronischen Bauelementstrukturen eingesetzt werden.
Fotodetektoren:Perowskit-Materialien werden aufgrund ihrer Wechselwirkung mit Licht und ihrer abstimmbaren elektronischen Eigenschaften für Anwendungen in der Photodetektion untersucht. Sputter-abgeschiedene Perowskit-Schichten können für Anwendungen wie die Detektion von sichtbarem Licht, die optische Sensorik und damit verbundene optoelektronische Bauelemente evaluiert werden.
Optische und elektronische Dünnschichten:Unterschiedliche Perowskit-Zusammensetzungen können unterschiedliche optische und elektronische Eigenschaften aufweisen, wodurch sie sich für Dünnschichtuntersuchungen im Bereich der Lichtabsorption, des Ladungstransports und der Grenzflächenentwicklung eignen.
Halbleiter- und Materialforschung:Perowskit-Sputtertargets werden auch in der Laborforschung eingesetzt, deren Schwerpunkt auf dem Dünnschichtwachstum, der Zusammensetzungsoptimierung und der Entwicklung von Abscheidungsverfahren liegt. Maßgeschneiderte Targetzusammensetzungen ermöglichen es Forschern, spezifische Perowskit-Systeme und Materialeigenschaften zu untersuchen.
Wie wählt man ein Perowskit-Sputterziel aus?
Die Auswahl eines Perowskit-Sputtertargets umfasst mehrere Schritte, von der Festlegung der erforderlichen Materialzusammensetzung bis hin zur Überprüfung der Targetspezifikationen und der Sputterkompatibilität. Bei Perowskit-Materialien mit mehreren Elementen trägt ein klar definierter Auswahlprozess dazu bei, sicherzustellen, dass das Target die Anforderungen der vorgesehenen Dünnschichtanwendung erfüllt.
Schritt 1: Festlegung der erforderlichen Perowskit-Zusammensetzung
Der erste Schritt besteht darin, das für die Anwendung erforderliche Perowskit-Materialsystem genau zu bestimmen. Zu den gängigen Zusammensetzungen gehören CsPbBr₃, CsPbCl₃, CsPbI₃, CsPb₁₋ₓZnₓBr₃ und Cs₂AgBiBr₆.Bei kundenspezifischen Perowskit-Sputtertargets sollten die chemische Formel, das Elementverhältnis und die Dotierungskonzentration klar angegeben werden. Dies ist besonders wichtig bei dotierten oder zusammensetzungsoptimierten Materialien, bei denen Änderungen des Elementverhältnisses die Struktur und die Eigenschaften des abgeschiedenen Films beeinflussen können.
Schritt 2: Bestätigung der Target-Spezifikationen
Nach der Festlegung der Materialzusammensetzung sollten die Target-Spezifikationen auf die Sputteranlage abgestimmt werden. Zu den erforderlichen Informationen gehören die Target-Form, die Abmessungen, die Dicke, die Befestigungskonfiguration sowie die Angabe, ob ein gebondetes oder ungebondetes Target benötigt wird. Bei Sputteranlagen für Labor- und Industrieanwendungen muss die Target-Geometrie mit dem Kathodendesign kompatibel sein, um eine ordnungsgemäße Installation und einen stabilen Betrieb zu gewährleisten.
Schritt 3: Kompatibilität mit dem Sputter-System prüfen
Das Sputterverfahren und die Anlagenkonfiguration sind wichtige Faktoren bei der Targetauswahl. Anwender sollten überprüfen, ob das System HF- oder Magnetron-Sputtern verwendet, sowie den Targethaltertyp und die Betriebsanforderungen. Bei komplexen Perowskit-Materialien trägt die Kompatibilität zwischen Target und Abscheidungssystem dazu bei, eine stabile Sputterleistung und eine gleichbleibende Schichtaufbereitung zu gewährleisten.
Schritt 4: Abstimmung des Targets auf die Dünnschichtanwendung
Die endgültige Auswahl sollte sich nach der beabsichtigten Dünnschichtanwendung richten. Verschiedene Forschungsbereiche, darunter photovoltaische Bauelemente, optoelektronische Komponenten und die Materialentwicklung, erfordern unter Umständen unterschiedliche Perowskit-Zusammensetzungen und Target-Konstruktionen. Durch die Angabe von Informationen zur erwarteten Schichtzusammensetzung, zum Abscheidungszweck und zu den Anwendungsanforderungen lässt sich die Target-Spezifikation besser auf das Endziel abstimmen.
Maßgefertigte Perowskit-Sputter-Targets
Maßgeschneiderte Perowskit-Sputtertargets
Perowskit-Materialien bieten eine Vielzahl von Möglichkeiten hinsichtlich ihrer Zusammensetzung, wodurch maßgeschneiderte Sputtertargets für die Dünnschichtforschung und die Entwicklung fortschrittlicher Materialien von großem Wert sind. Ein maßgeschneidertes Perowskit-Sputtertarget kann entsprechend der gewünschten Zusammensetzung, Reinheit, den Abmessungen und den Anforderungen des Sputtersystems hergestellt werden.
Maßgeschneiderte Materialzusammensetzung
Die chemische Zusammensetzung ist der wichtigste Aspekt eines maßgeschneiderten Perowskit-Sputtertargets. Zu den maßgeschneiderten Lösungen zählen Perowskite auf Cäsiumbasis, dotierte Perowskite, bleifreie Systeme, Mischhalogenid-Zusammensetzungen und Doppelperowskite.Bei Materialien mit spezifischer Zusammensetzung können Kunden entweder die vollständige chemische Formel oder das gewünschte Elementverhältnis angeben. So lässt sich beispielsweise CsPb₁₋ₓZnₓBr₃ entsprechend dem gewünschten Zn/Pb-Substitutionsverhältnis anpassen.
Spezifikationen für maßgeschneiderte Targets
Perowskit-Sputtertargets können je nach den Anforderungen des Abscheidungssystems in verschiedenen Größen und Konfigurationen hergestellt werden. Targetdurchmesser, -länge, -breite, -dicke, -geometrie und -befestigung können an Labor- oder industrielle Sputteranlagen angepasst werden. Für bestimmte Systeme können je nach Anlagenanforderungen auch gebondete Targets, ungebondete Targets oder kundenspezifische Trägerplattenkonstruktionen in Betracht gezogen werden.
Anpassung für die Dünnschichtforschung
Unterschiedliche Forschungsziele können unterschiedliche Perowskit-Zusammensetzungen und Targetspezifikationen erfordern. Maßgeschneiderte Targets können Untersuchungen zu photovoltaischen Materialien, optoelektronischen Bauelementen, halbleiterbezogenen Dünnschichten und neuen Perowskit-Materialsystemen unterstützen. Angaben zur beabsichtigten Dünnschichtzusammensetzung, zum Sputterverfahren und zum Anwendungszweck helfen dabei, ein geeignetes Targetdesign zu definieren.
Erforderliche Informationen für eine Anfrage zu maßgeschneiderten Perowskit-Targets
Zur Bewertung eines maßgeschneiderten Perowskit-Sputtertargets wird Kunden empfohlen, die erforderliche Materialformel, das Elementverhältnis, den Reinheitsgrad, die Targetabmessungen, Informationen zur Sputteranlage sowie den vorgesehenen Anwendungszweck anzugeben. Eine vollständige Spezifikation ermöglicht die Bewertung der Targetzusammensetzung und -konfiguration vor der Produktion und trägt dazu bei, die Kompatibilität mit dem vorgesehenen Abscheidungsverfahren sicherzustellen.
Fazit
Perowskit Sputtertargets bieten eine vielseitige Materialplattform für die Entwicklung von Perowskit-basierten Dünnschichten mittels Vakuumabscheidungsverfahren. Aufgrund der großen Bandbreite möglicher Zusammensetzungen – darunter cäsiumbasierte, dotierte, bleifreie und Doppelperowskit-Systeme – erfordert die Auswahl der Targets eine sorgfältige Abwägung der chemischen Zusammensetzung, der Target-Spezifikationen, der Sputterkompatibilität und der Anwendungsanforderungen.
Von der Photovoltaikforschung über optoelektronische Bauelemente bis hin zu Untersuchungen an Dünnschichten im Halbleiterbereich ermöglichen maßgeschneiderte Perowskit-Sputtertargets Forschern, verschiedene Materialsysteme zu untersuchen und die Eigenschaften der Schichten zu optimieren. Die Auswahl der geeigneten Zusammensetzung und Targetkonfiguration ist entscheidend für eine zuverlässige Abscheidungsleistung und reproduzierbare Dünnschichtergebnisse. Für Forschungsprojekte, die spezifische Zusammensetzungen, Abmessungen oder Sputterkonfigurationen erfordern, können maßgeschneiderte Perowskit-Sputtertargets entsprechend den erforderlichen Materialspezifikationen und Abscheidungszielen entwickelt werden.
Häufig gestellte Fragen
Ein Perowskit-Sputtertarget ist ein festes Material auf Perowskit-Basis, das als Ausgangsmaterial bei physikalischen Gasphasenabscheidungsverfahren (PVD), wie beispielsweise dem Magnetron-Sputtern, verwendet wird, um Perowskit- oder Perowskit-ähnliche Dünnschichten abzuscheiden.
Lorem ipsum dolor sit amet, consectetur adipisicing elit. Optio, neque qui velit. Magni dolorum quidem ipsam eligendi, totam, facilis laudantium cum accusamus ullam voluptatibus commodi numquam, error, est. Ea, consequatur.
Zu den gängigen Perowskit-Sputterzielmaterialien zählen CsPbBr₃, CsPbCl₃, CsPbI₃, dotierte CsPbBr₃-Systeme, bleifreie Perowskite sowie Doppelperowskite wie beispielsweise Cs₂AgBiBr₆. Je nach spezifischen Materialanforderungen können auch maßgeschneiderte Zusammensetzungen entwickelt werden.
Ja. CsPbBr₃ kann als Perowskit-Sputtertarget für die Forschung im Bereich der Dünnschichtabscheidung hergestellt werden. Die Zusammensetzung des Targets und die Sputterbedingungen sollten entsprechend der gewünschten Schichtstruktur und der Anwendung ausgewählt werden.
Ein bleifreies Perowskit-Sputterziel ist ein Perowskit-Material, bei dem Blei durch alternative Elemente wie Zinn, Wismut oder Antimon ersetzt wird. Beispiele hierfür sind Perowskite auf CsSn-Basis, Systeme auf Bi-Basis und bleifreie Doppelperowskite.
Ja. Maßgeschneiderte Perowskit-Sputtertargets können hinsichtlich ihrer chemischen Zusammensetzung, ihres Elementverhältnisses, ihrer Dotierungskonzentration, ihrer Reinheit, ihrer Abmessungen, ihrer Geometrie sowie der Anforderungen an das Sputtersystem spezifiziert werden.
Bei der Auswahl eines geeigneten Perowskit-Sputtertargets müssen die chemische Zusammensetzung, die Targetspezifikationen, die Kompatibilität mit der Sputteranlage und die beabsichtigte Dünnschichtanwendung aufeinander abgestimmt werden. Bei der Festlegung der Targetspezifikationen sollten die erforderliche Schichtzusammensetzung und der Zweck der Abscheidung berücksichtigt werden.
Für ein maßgeschneidertes Perowskit-Sputtertarget sollten Kunden die chemische Formel, das Elementverhältnis, die Reinheitsanforderungen, die Targetabmessungen, die Targetgeometrie, Informationen zum Sputtersystem sowie die beabsichtigte Anwendung angeben.
Das RF-Magnetron-Sputtern wird häufig zur Abscheidung von perowskitverwandten Dünnschichten untersucht, da es sich für komplexe Materialzusammensetzungen und die Herstellung von Dünnschichten im Vakuum eignet. Die Abscheidungsbedingungen hängen vom gewählten Perowskit-System ab.
Perowskit-Sputtertargets werden hauptsächlich in der Forschung und Entwicklung im Bereich der Dünnschichttechnik für Anwendungen wie photovoltaische Materialien, optoelektronische Bauelemente, Fotodetektoren und halbleiterbezogene Untersuchungen eingesetzt.
Literaturverzeichnis
- 1. Green M. A., Ho-Baillie A., Snaith H. J. Der Durchbruch der Perowskit-Solarzellen. Nature Photonics, 2014. DOI: 10.1038/nphoton.2014.134
- 2. Kojima A., Teshima K., Shirai Y., Miyasaka T. Organometallhalogenid-Perowskite als Sensibilisatoren für sichtbares Licht in Photovoltaikzellen. JACS, 2009. DOI: 10.1021/ja809598r
- 3. Even J., Pedesseau L., Katan C. Einblicke in die Kristallstruktur hybrider organisch-anorganischer Halogenid-Perowskite. Chemical Physics Letters, 2014. DOI: 10.1016/j.cplett.2013.11.012
